深圳市縱橫通信息技術有限公司針對UPS電源的特點，研發出的以在線式方式，通過監測蓄電池的電壓、內阻的一致性，并結合電池極柱溫升情況，綜合評估蓄電池健康狀態的解決方案?？v橫通蓄電池監測系統由主要由蓄電池監控單元 、單體檢測模塊、霍爾傳感器組成：

電池組監測單元主機是連接單體采集模塊的設備，用于蓄電池組的數據的集中處理和分析、與上位機通信等。

蓄電池單體采集模塊采集電壓、內阻、溫度，每節蓄電池對應一個模塊。

蓄電池傳感器用于采集電池組的電流數據以及充、放電工作狀態。

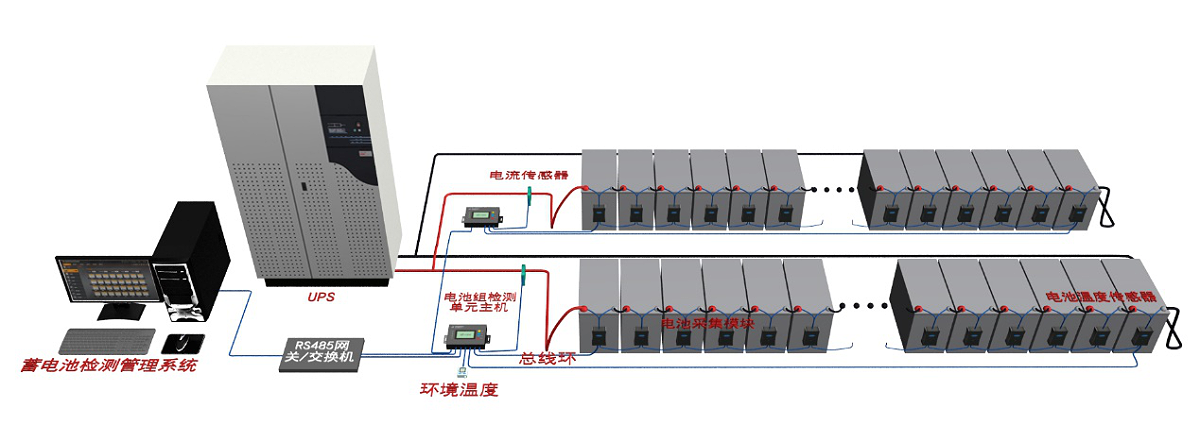

系統架構圖如下：

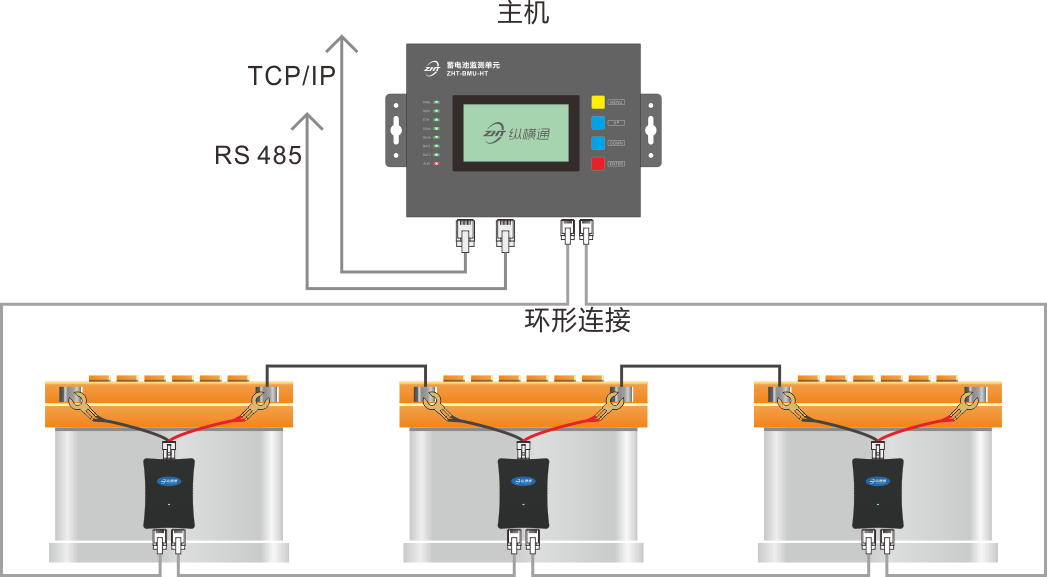

模塊式安裝及總線環式連接

縱橫通蓄電池監控方案使用每節電池配一個采集模塊，模塊貼在電池表面，連線少，距離短，安裝、擴容方便。通過使用總線環式部署，使通訊鏈路閉環，鏈接超強穩定。

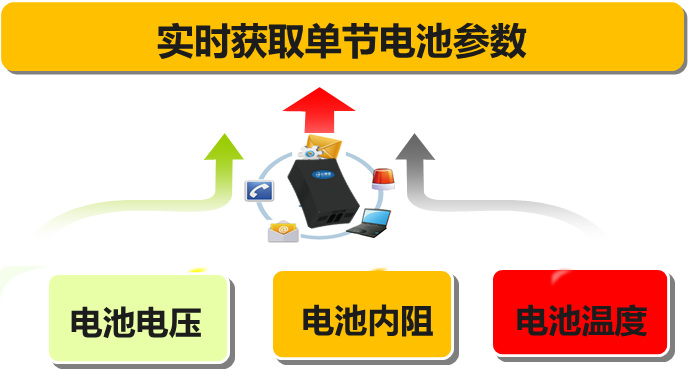

監測單體蓄電池內置溫度、電壓、電阻

縱橫通在線式蓄電池監控方案，可24小時在線式監測，監測每一節電池的工作溫度，以及電池室的環境溫度，作為電池組狀態評估的輔助依據，同時實時監測內阻的變化情況，監測每一節電池的電壓變化情況。

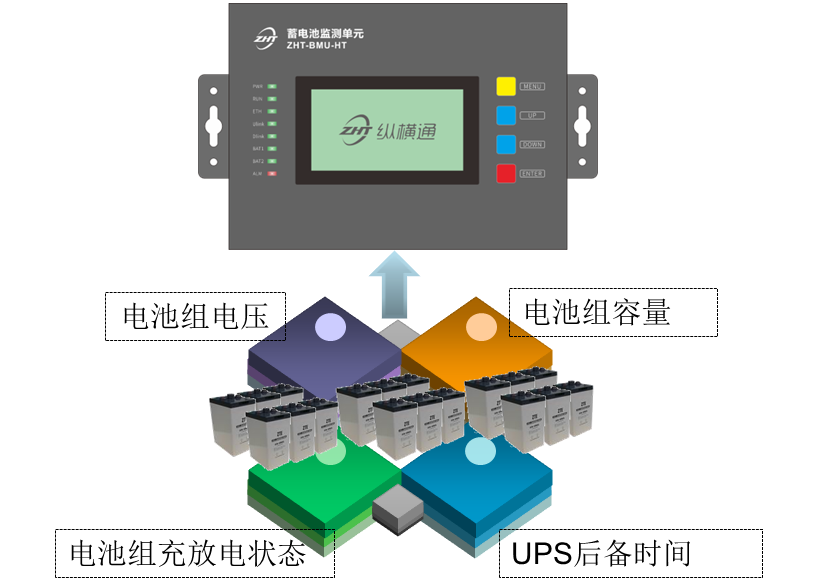

實時獲取電池組的工作數據

線式蓄電池監控方案可監測電池組放電剩余容量，評估UPS后備工作時間，同時監測電池組的均充、浮充、放電電流大小，實時監控?cái)?shù)據出現異常，可以立即報警，方便維護人員即時處理。

電池組數據分析功能

通過對電池的充放電數據比對，以及電池的衰減曲線分析，可以近似評估電池的健康情況。
